無線充是一種利用智能通電傳輸?shù)臒o線充電技術，無線充電技術打破了傳統的連接線充電，提高了充電的效率和便捷性，在過去的2017年手機無線充得到廣泛的認可，使用率也越來越高，一度成為手機充電行業的爆款產品，無線充由于其體積小的原故，內部電子部件的工作溫度是首要需要解決的，以下是無線充的拆解及導熱應用案例。



  為了使散熱效率更好，無線充底部一般為一體的金屬材質加上防滑墊，這樣即可以為內部電子部件散熱打下良好的基礎，又能起到防滑不易磨損的效果。

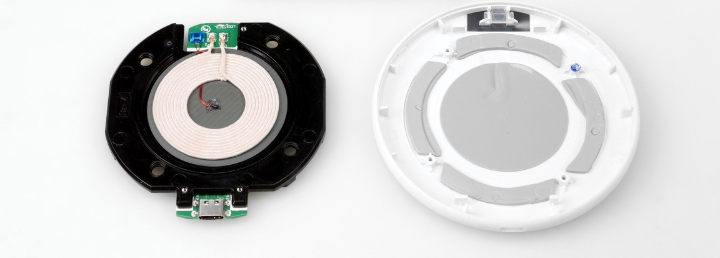

  使用撬片把無線充沿邊緣的縫隙撬開就能看到內部線圈的部分，這塊部包括中間也是發熱最為集中的部分。
所以線圈最中間都會安裝一個溫主探頭，用來確保充電器的使用溫度在安全溫度范圍內。

  把線圈金屬基板的螺絲拆掉，就能看到產品的底殼的內部結構，底殼采用的是金屬一體成型，也是散熱的關鍵所在，使用金屬是為了更好的把產品內部的熱量通過底殼傳導到外部，使內部的工作溫度一直處理安全的狀態，從而延遲產品使用壽命。

 由于與底殼相連的是電無線充的電路板，所有的元器件都集中在這塊PCB的一面，電路板都是不規則的整體，所以與底殼之間沒有辦法直接無縫連接，所以底殼上需要安裝導熱硅膠片來填充底殼與電路板之間的間隙，使電路板的熱量更高效的被導向底殼來散使之散熱，也可起到電磁屏蔽的作用。
